YCS200（B）矿用本安型瞬变电磁仪
-
YCS200(B)矿用本安型瞬变电磁仪是一款专为煤矿井下及其他恶劣环境设计的高性能探测设备。它采用重叠回线组合装置，有效提升了探测分辨率和信噪比，特别适合于煤矿井下顶、底板和超前探测，以及地面探测矿区构造分布、构造含水性等。
- 咨询电话
- 400-027-6765
- 产品特点
- 应用领域
- 应用实例
优势特点
YCS200(B)主控机与电源分拆，整机运行时数据采集更稳定。
整体结构更加轻便，重量减轻40%，体积缩小50%，适用于井下携带。
性能更加强大，发射电流可达1.85A，工作时间可达7小时。
国家安标产品，符合现代矿山安全要求，集接收、发射于一体的智能、便携式的矿用瞬变电磁仪。
一机多用，智能转换地面和矿井两种环境勘查需求。
配置清单
主机：YCS200(B)矿用本安型瞬变电磁仪，1台。
电源：DXH3/7(A)矿用本安型电源箱，1个。
软件：瞬变电磁解释软件，1套。
矿用装置：瞬变电磁仪矿用装置，1套。
1、煤矿井下顶、底板和超前探测，有效超前探测距离可达150米。
2、地面往下探测矿区构造分布、构造含水性。
3、采空区及废弃的充水小煤窑水的突水水源勘查。
4、煤层底板岩溶含水层、岩溶陷落柱及岩溶塌落洞勘查。
5、掘进过程中遇到隐伏导水构造勘查。
6、回采过程中遇到工作面内部隐伏的点状导水构造（陷落柱、封闭不良钻孔等）勘查。
7、顶底板采矿扰动诱发的导水破裂带导通勘查。
● 勘查内容：晋城某煤矿 井下瞬变电磁探测151307运输巷顶板正上方方向构造含水区
● 使用仪器：YCS200B型矿井用瞬变电磁仪*
● 装置布置：1.5M*1.5M米重叠回线发射/接收线圈、发射电流2.5A

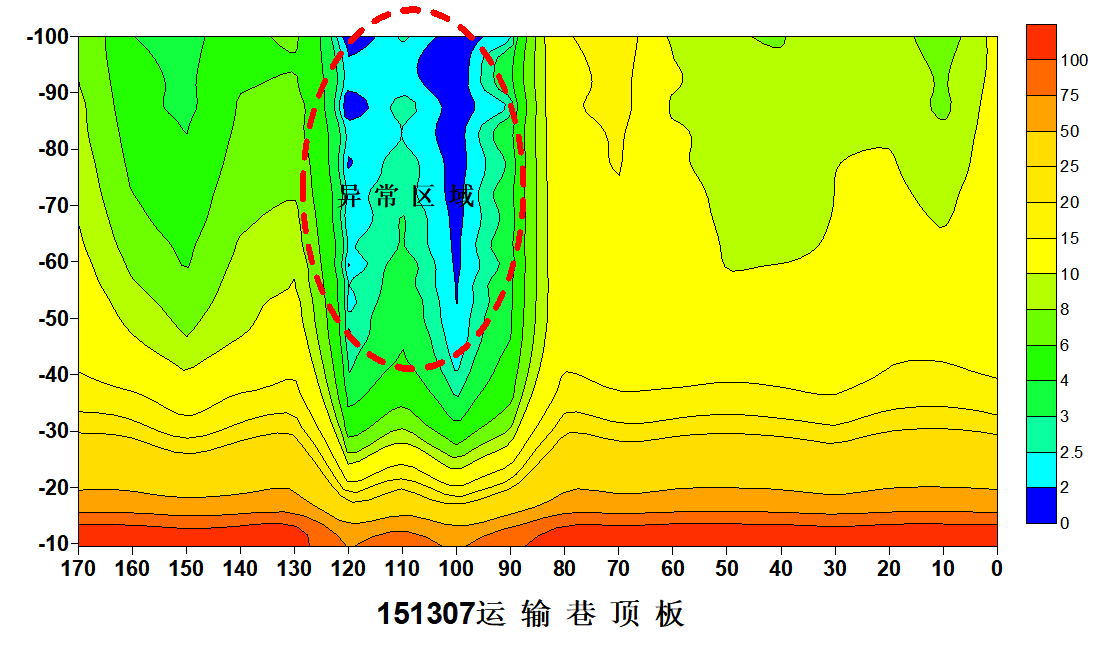

● 图纸说明：本次数据采集沿着运输巷顶板正上方方向布置侧线，信号沿着巷道顶板正上方方向进行探测，采用1.5M*1.5M的线圈，发射电流2.5A，每10米一个测点，合计18个侧点，测量距离为170米。从下图可以看出，该剖面图一共有一个低阻异常区域，面积相对较大，上下联通性好，推断为顶板含水层岩层不良地质体（断层、大裂隙、破碎带等）造成的富水区域。后经矿方打钻后验证资料，情况属实，与物探结果高度吻合。
