YCS2.4矿用本安型瞬变电磁仪
YCS2.4矿用本安型瞬变电磁仪

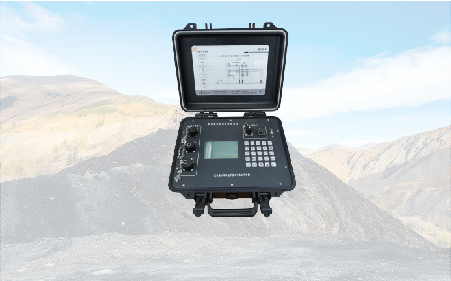

地大华睿的YCS2.4矿用本安型瞬变电磁仪通过采用多通道同时发射的方式,在保持每一通道都符合本安要求的前提下,有效提高了发射功率,显著增强了探测的精度和深度。标准配置包括矿用发射接收一体式主机、矿用本质安全型智能平板电脑(KJD3.7)以及一体式线圈。在实际施工中,该设备软件界面友好,操作简便,数据采集快速,大大提升了施工效率。
咨询电话
400-027-6765
  • 产品特点
  • 应用领域
  • 应用实例

YCS2.4矿用本安型瞬变电磁仪功能多样,能够与地大华睿专利自研的三通道一体式抗干扰线圈配合使用,也可拓展安装于DFY7.4矿用本安型全方位定向仪(选配)上能自动完成追踪定向和数据采集,这一集成系统确保了数据采集的标准化和一致性,实现了自动化,从而提高了数据质量,并降低了井下物探人员的劳动强度,同时确保了煤矿井下危险环境中作业人员的安全。


1、国家安标产品,符合现代矿山安全要求,集接收、发射于一体的智能、便携式的矿用瞬变电磁仪;

2、设备轻便:主机、平板、线圈等一人即可携带,一体化主机重量仅为2.5kg。 施工中仅需两人简单配合即可完成操作。

3、工作时间:整体连续工作不小于8h。其中平板电脑独立工作时间不小于11h,电磁仪主机独立工作时间不小于8h

4、操作模式:平板电脑与主机通过无线网络通信,井下操作均在平板端。

5、网络功能:平板电脑具有网络、通讯功能,可实现视频语音通信,井下数据及处理成果网络环境直接上传地面。

6、先进的解释软件系统:地下(井下巷道、隧洞等)工作时的全空间解释软件系统,操作友好,现场一键成图;

7、可与华睿云数据中心互联,勘探数据的实时上传、保存、解释和成图。为快速出具工程报告提供有效支持;

8、支持快速与煤矿智能化平台进行有线或者无线多协议接入。


1. 煤矿井下顶底板和超前探测,超前探测距离150m(无干扰条件下);

2. 在地面往下探测矿区构造分布、构造含水性;

3. 采空区及废弃的充水小煤窑水的突水水源勘查;

4. 煤层底板岩溶含水层、岩溶陷落柱及岩溶塌落洞勘查;

5. 掘进过程中遇到隐伏导水构造勘查;

6. 回采过程中遇到工作面内部隐伏的点状导水构造(陷落柱、封闭不良钻孔等)勘查;

7. 顶底板采矿扰动诱发的导水破裂带导通勘查。

地大华睿地学技术有限公司于2022年4月19日,对掌子面(探测位置YM1:-60-2和CM09:-80-2)采用瞬变电磁法进行超前探测工程实验。

(1)探测目的如下:

1.探测掌子面前方150米的低阻体异常及分布范围;

2.分析探测区内含水构造形态、水力联系及矿脉赋存位置和形态。

(2)施工设计如下:

1.本次(YM1:-60-2)瞬变电磁法探测工作量:沿掌子面布置测2条,每条测线9个物理点,总计18个物理点。通过在掘进头移动发射接收线圈,形成3条超前探测的实测剖面。两条测线剖面角度分别为:顶板向上30°、水平方向。测线探测范围为:横向-30°~+30°。

2.本次(CM09:-80-2)瞬变电磁法探测工作量:沿掌子面布置测2条,每条测线10个物理点,总计20个物理点。通过在掘进头移动发射接收线圈,形成3条超前探测的实测剖面。两条测线剖面角度分别为:顶板向上30°、水平方向。测线探测范围为:横向-45°~+0°。

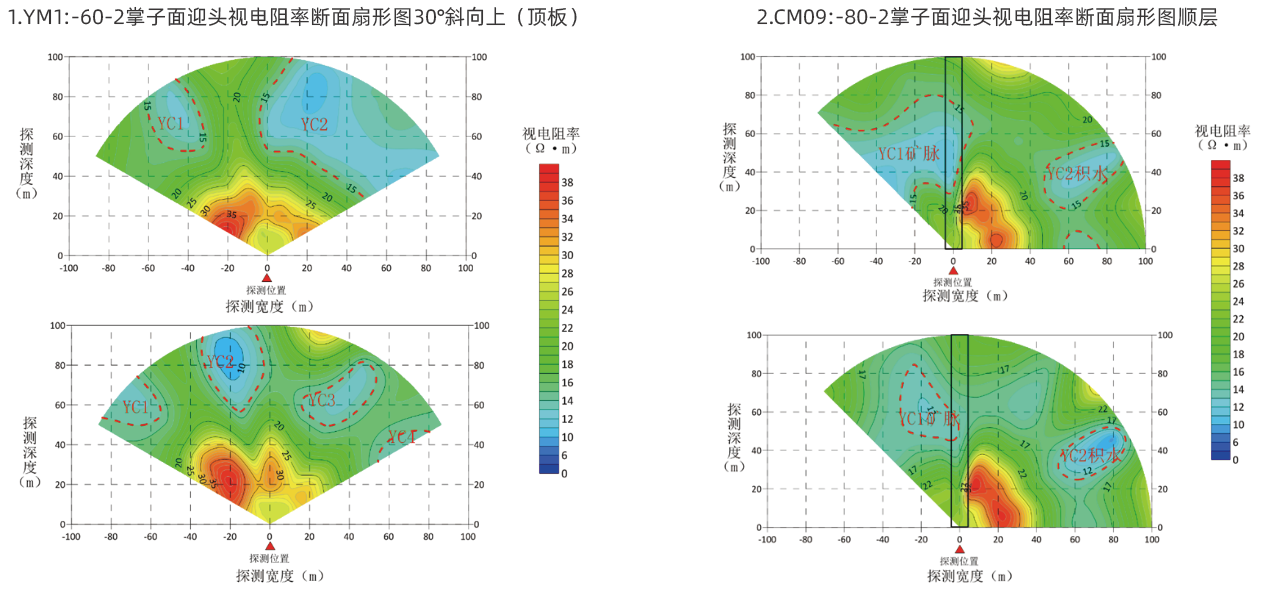

(3)探测数据处理结果


(4)实验结论

1.YM1:-60-2掌子面:本次瞬变电磁探测两条测线都有明显低阻反应,推断该低阻为矿脉反应,其中顶板低阻区分两块,右侧帮低阻区呈现联通趋势,推断矿脉大范围分布,左侧帮存在局部赋存。水平方向探测,低阻区呈不规律局部分布。

2.CM09:-80-2掌子面:本次瞬变电磁探测两条测线都有明显低阻反应,尤其左侧帮反应较为明显,多测道图有明显抬升,推断为金属矿的低阻反应,且低阻区域呈片状分布。右侧帮低阻范围相对小,且阻值比左侧帮的高,推断该低阻区为局部岩层富水所致。
