煤田采空区、陷落柱等异常地面三维地震勘探
发布时间：2025-01-06 来源：地大华睿阅读: 0
在煤炭开采过程中，采空区、陷落柱是不可忽视的灾害性地质异常体，它们破坏了煤层的连续性，严重降低机械化采煤的效率，甚至可以引发透水，瓦斯突出等事故，给煤矿的安全生产带来威胁。三维地震数据体可以提供剖面、平面，立体的地下地质构造图像，大大地提高了解释地质异常的精度。应用三维地震资料发现并解释陷落柱的存在，可以解决矿方在实际生产中遇到的问题。
解决的主要地质问题
•煤田采空区
•煤田陷落柱、地质构造
•深部老空区富水普查
工程案例
山西某煤矿三维地震勘探采空区、陷落柱。通过对原始资料的分析发现，本区原始单炮资料初至波清晰，有效反射波能量较强，信噪比高。通过处理得到的剖面归位准确，目的层连续性较好，断点清楚可靠，构造特征明显，通过解释查明了勘探区内第四系厚度和煤层埋深及起伏形态；并查明了长轴直径大于20m，短轴直径大于15m的陷落柱、大于5m的断层和挠曲。
<melo-data data-src="{" w="780&h=592"],"1":["image-width","220px"],"2":["image-height","167px"],"3":["image-blipFill-srcRect-t","0"],"4":["image-blipFill-srcRect-b","0"],"5":["image-blipFill-srcRect-l","0"],"6":["image-blipFill-srcRect-r","0"],"7":["drawing-c-type","plugin"],"8":["container-anchor-id","1589361258041-338e29458814b5bb"],"9":["container-type","drawing"],"10":["author","p.27747252"],"11":["font-family","\"Microsoft" data-version="2.1.0">

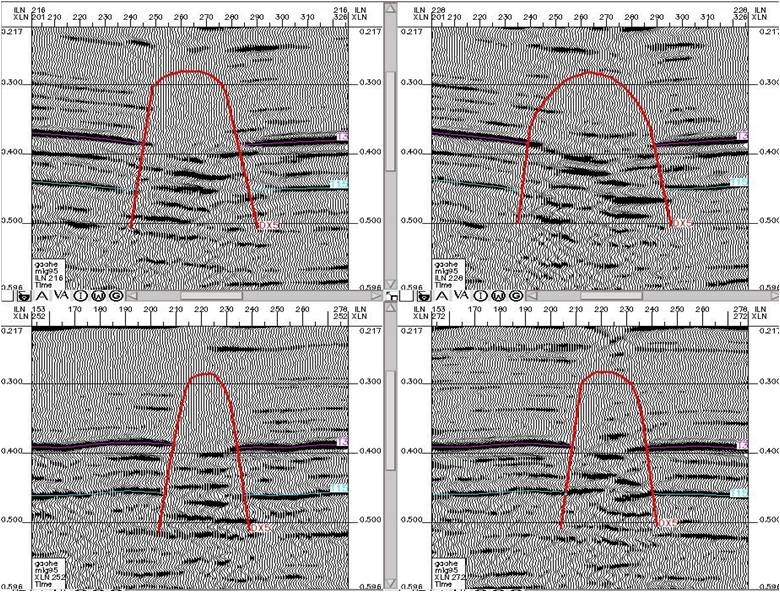

陷落柱在纵横时间剖面上的反映图像
