航空瞬变电磁法具体可以找哪些矿？

航空瞬变电磁法（Airborne Transient Electromagnetic Method, AEM）作为航空地球物理勘探的重要分支，自 20 世纪40-50年代诞生以来，已发展成为现代矿产勘查中不可或缺的高效技术手段。

其核心原理是利用飞行器搭载的发射线圈向地下发射脉冲一次磁场，激发地下导体产生感应涡流，并在一次场关断后测量其二次场的瞬变衰减响应，从而反演地下介质的电性结构。与地面方法相比，AEM具有速度快、覆盖面积广、成本相对较低、地形适应性强等突出优势，尤其适用于运积层厚、植被茂密、地面通行困难的“绿地”勘探区。本文旨在系统梳理 AEM 在各类矿床勘探中的主要应用、技术特点、优势与局限，并结合实际案例进行阐述。

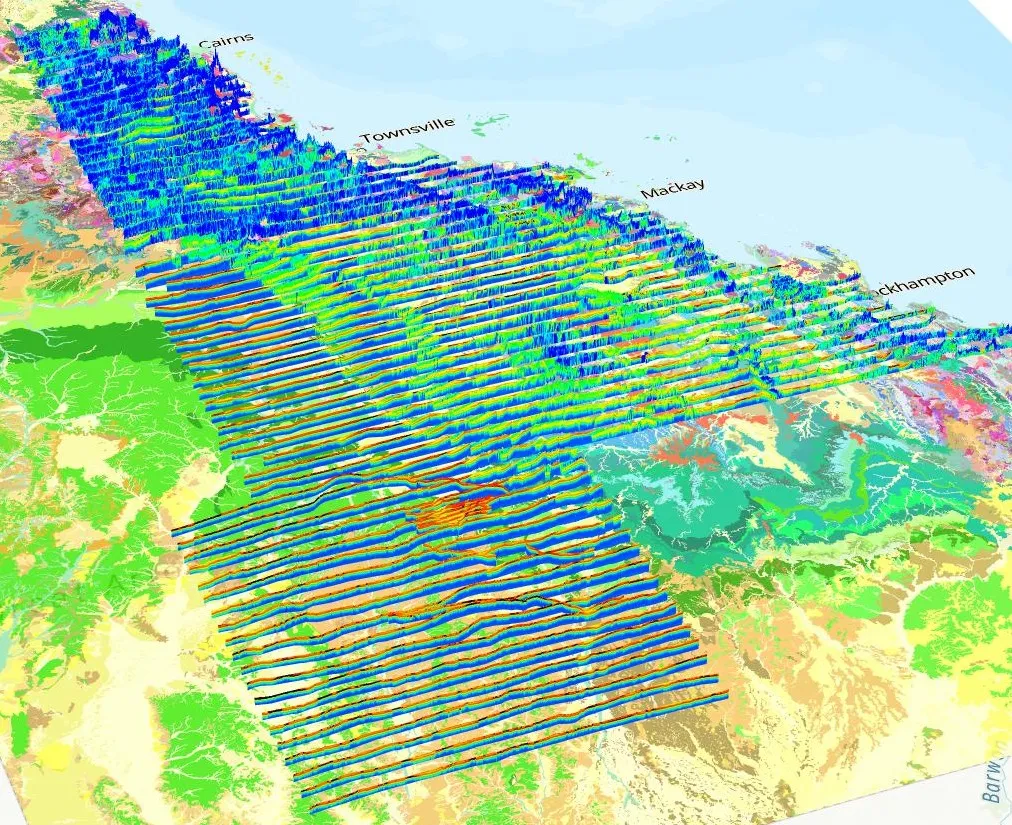

图：昆士兰东北部AusAEM调查中地层电阻率反演剖面覆盖在地质图上

[来源：https://geoscience.data.qld.gov.au/blog/new-airborne-electromagnetic-data-north-east-queensland)]

AEM 测量系统主要分为频率域（FEM）和时间域（TEM）两大类。由于时间域AEM 在勘探深度、抗干扰能力和数据解释方面更具优势，自 20 世纪 70 年代后期起，固定翼 AEM 已进入“瞬变电磁时代”。

图：澳大利亚AUSTEM项目测量表样式

[图片来源：https://www.ga.gov.au/about/projects/resources/geophysical-acquisition-and-processing/airborne-electromagnetics]

系统载体主要包括固定翼飞机和直升机，近年来无人机平台也取得了重要进展。AEM 起步于 20 世纪 40 年代末—50 年代初，并在随后几十年快速发展，时间域 AEM 在 50 年代末已有固定翼雏形（如 INPUT），但大规模工程化/商业化与系统能力显著提升主要发生在 80 年代后及之后（如更大磁矩、更长时间窗、更成熟的反演）。1970s–1980s，我国开始开展 AEM 系统，通过长期的技术追踪与工程化应用，2000s 至今，我国自主 ATEM 系统进入快速发展期，系统与处理反演体系快速进步。

1. 岩浆硫化物矿床：镍-铜-铂族（Ni-Cu-PGE）矿床

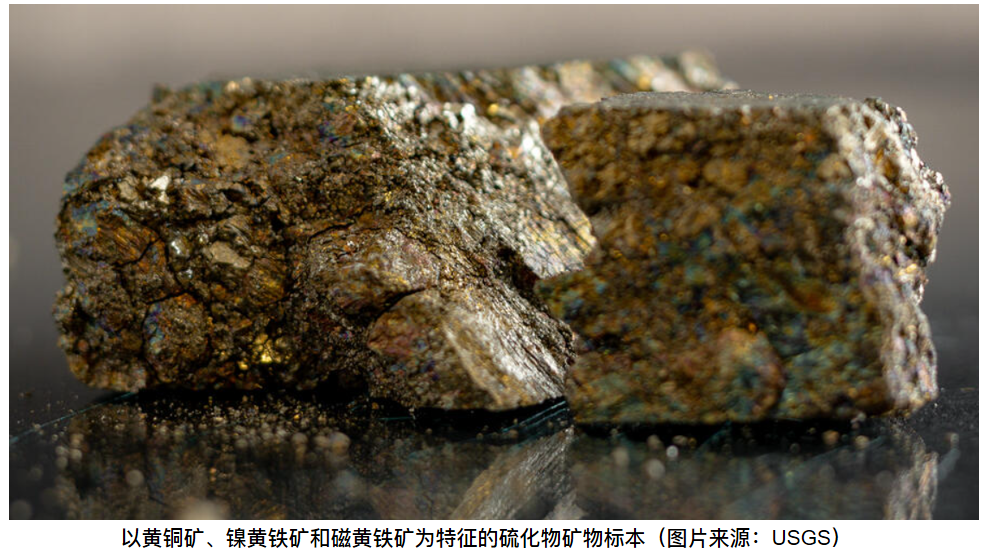

此类矿床，尤其是富含磁黄铁矿、镍黄铁矿的块状或网脉状硫化物，通常是良导体，是 AEM 的理想直接探测目标。

应用逻辑：AEM 在大面积区域内快速扫描，圈定与硫化物矿化相关的低电阻率异常。这些异常往往表现为团块状或柱状，向深部延伸。

技术流程：典型的勘探流程为“区域 AEM 扫面 → 地面 TEM/EM 精细测量 → 结合航磁/重力数据综合解释 → 钻探验证”。

实例与效果：在国外镍–铜–铂族元素 岩浆硫化物矿床中，加拿大魁北克<拉格兰>成矿带的德尔塔矿床是典型强导体靶区，AEM 系统能有效地区分镍硫化物强导体与湖底/覆盖层等中等导体，并进一步将高导体靶定位到小湖以东约 200m。

优势：对强导体响应敏感，筛选靶区效率极高。

局限：1) 导电覆盖层屏蔽：平坦且导电性强的上覆层会严重衰减对深部导体的信号；2) 并非所有岩浆硫化物都导电：某些矿床硫化物含量低或呈浸染状，导电性差，AEM 可能无法直接探测，此时需依赖航磁数据来圈定含矿岩体或地质框架。

VMS（铜-锌-铅等等）和 SEDEX（铅-锌）矿床常形成规模可观的块状硫化物透镜体，是 AEM 的“主场”目标。

应用逻辑：直接寻找与围岩电性差异显著的导电矿体。同时，AEM 也能用于刻画控矿的火山机构、盆地构造和断裂系统。

实例与效果：在加拿大 Lalor 深埋 VMS 矿床的勘探中，ZTEM（自然场）和 VTEM（受控源） 的组合应用，成功在矿体埋深超过 550 米且磁响应微弱的情况下，提供了关键的电性信息。对沙特 Nuqrah SEDEX 矿床的研究，对比了 VTEM 和 ZTEM 的响应，展示了不同 AEM 系统在同类矿床上的应用潜力。

注意事项：解释时需警惕石墨化地层、含盐水断裂带或导电覆盖层引起的假异常，必须结合地质和地球化学资料进行甄别。

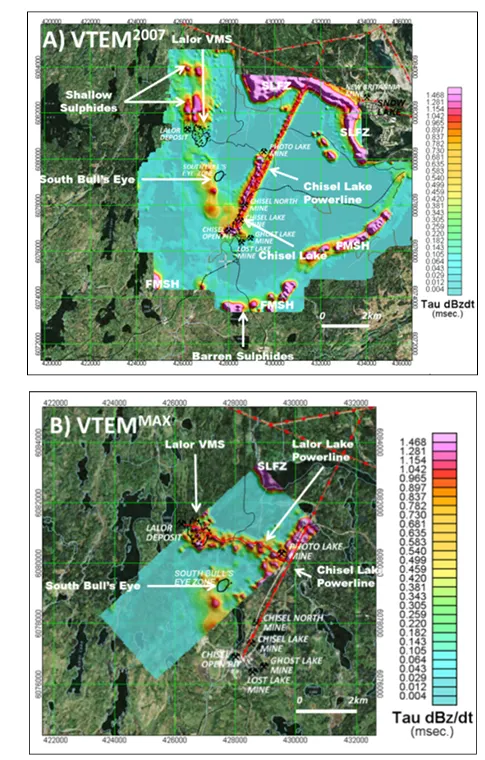

拉洛尔铜金火山成因块状硫化物矿床区两次不同时期、不同系统的VTEM航电测量结果

(图源自《ZTEM™ AND VTEM™ AIRBORNE EM AND MAGNETIC RESULTS OVER THE LALOR COPPER‐GOLD VMS DEPOSIT REGION, NEAR SNOW LAKE, MANITOBA》配图7）

斑岩型矿床尺度大，矿化与热液蚀变系统密切相关，其电性结构常表现为复杂的环状或带状模式。适用 AEM 类型：被动源/自然场 AEM 系统，如 ZTEM（Z 轴倾子电磁系统） 在该领域应用尤为典型。它不依赖人工发射源，而是利用天然大地电磁场，对深部区域电性结构成像能力更强。

应用逻辑：系统目标并非直接寻找高品位的矿核，而是绘制大尺度的电阻率结构，揭示与成矿相关的蚀变分带（如环状的低阻绢英岩化带包围高阻钾化核心）、控矿构造和岩体边界。

经典案例：巴拿马 Cobre Panamá矿集区的 Balboa 矿床的发现，被明确归因于 ZTEM 调查，是首个公认的由 ZTEM 直接导出的盲矿发现案例之一。加拿大不列颠哥伦比亚省的 Berg 斑岩铜矿项目的 AEM 调查显示，自然场 AEM 常用于刻画斑岩系统的电性分带与构造边界。

核心要点：在斑岩矿床勘探中，AEM 的核心价值在于构建区域成矿系统的地质-地球物理框架，降低在覆盖区或复杂地形区的勘探风险，为后续的精细勘查和钻探提供科学依据。

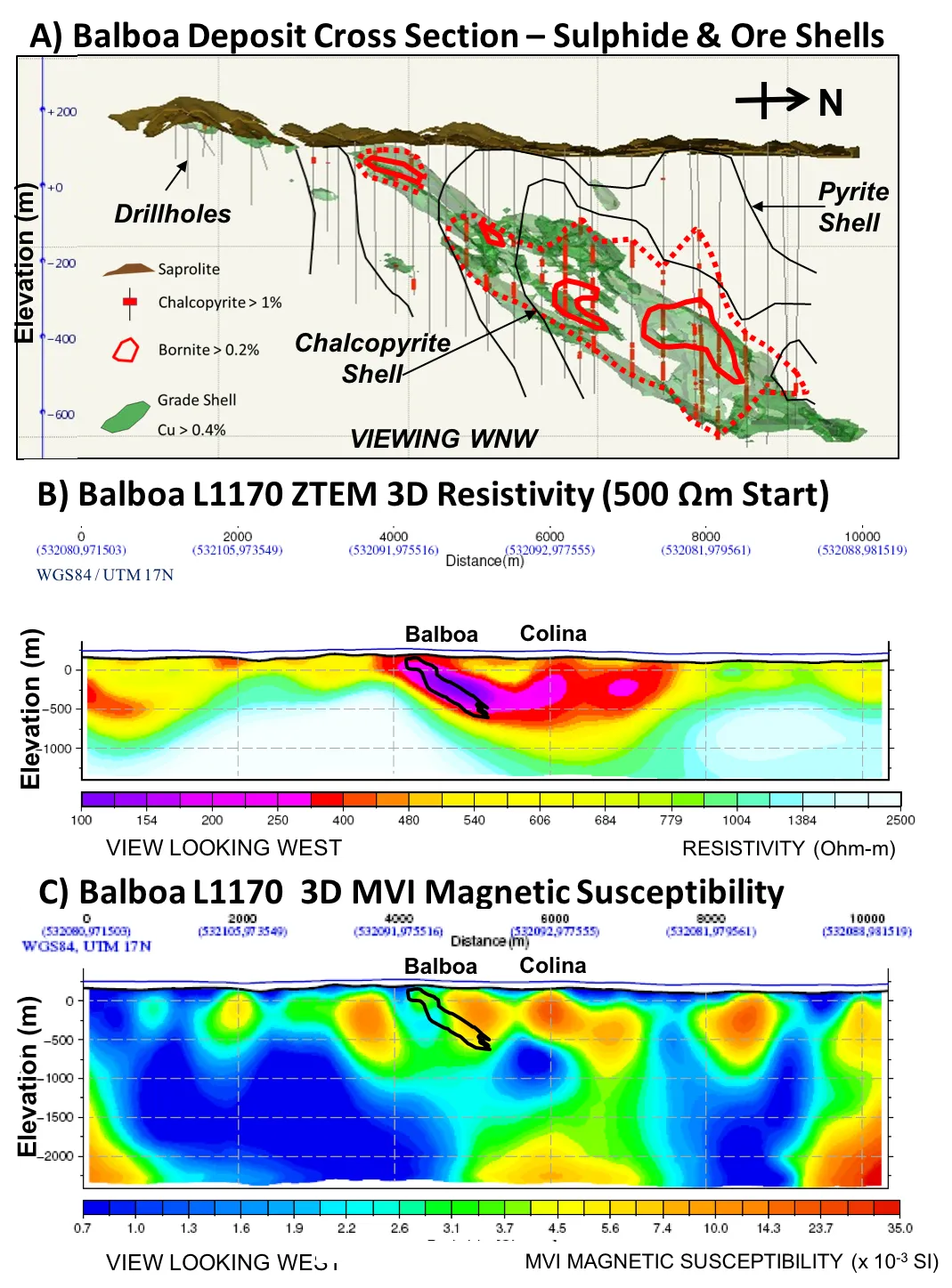

巴波亚（Balboa）斑岩铜矿地球物理技术应用图片

[巴波亚矿床剖面图 (a)，展示了铜品位壳（绿色）和钻孔（据Burge, 2014）；巴波亚矿床上方L1170测线的3D ZTEM反演结果 (b)，以及L博亚矿床上方L1170测线的3D MVI磁化率反演结果 (c)，两者都显示了矿石品位壳的轮廓（据[Bur14]）。]

AEM 在铀矿勘探中主要用于刻画成矿系统的空间架构，而非直接探测铀矿体本身。

砂岩型铀矿（古河道型/卷型）：AEM 的核心任务是快速绘制埋藏的古河道系统、含碳质或黏土的还原性岩层以及含水层。这些导电性单元控制了成矿流体的运移和铀的沉淀场所。例如，在澳洲部分盆地/次盆地，区域 AEM 常用于识别古河道/含水层与还原环境的空间框架。

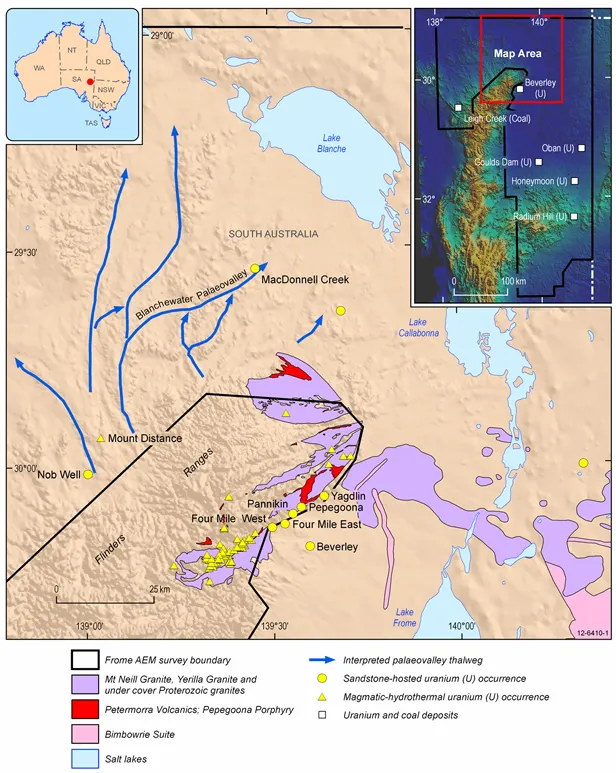

南澳砂岩型铀矿航空电磁测量位置图（图源自SARIG ,Frome AEM Survey项目）

不整合面型铀矿：2010 年，AEM 用于刻画 Pandurra 组底界不整合面的几何形态、识别与矿化相关的导电蚀变带（如粘土化）和控矿构造。在南澳 Cariewerloo 盆地的研究中，AEM 数据被用于圈定 Pandurra 组基底不整合面，同时也指出了导电表生层对深部信号的衰减作用。

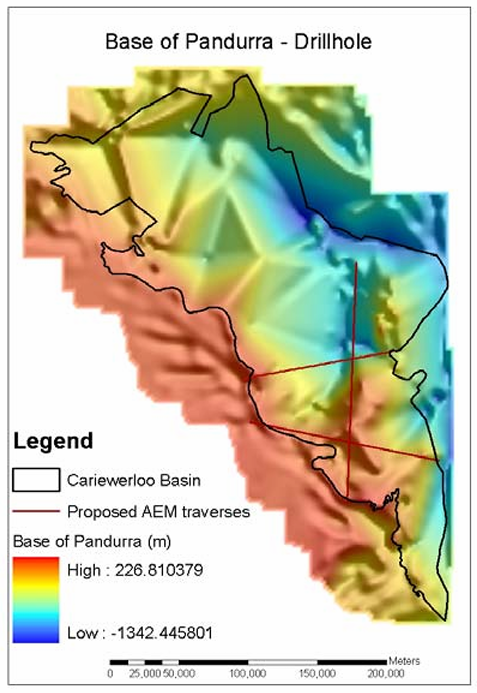

南澳卡里维尔卢盆地潘杜拉组底部不整合面型铀矿中基于钻孔数据估算的潘杜拉组底部深度和建议的航空电磁法（AEM）测线位置（据Tania，2010）

注意事项：铀矿勘探中，AEM 必须与航空放射性测量（直接探测铀、钍、钾的辐射）、地面地球化学以及地质建模紧密结合，以区分矿化相关的导电异常与非矿的导电层（如富粘土层）。

IOCG 矿床以强烈的磁性和重力异常为标志，AEM 通常不作为首选直接方法，但在特定场景下价值显著。

应用定位：AEM（特别是自然场系统）在 IOCG 勘探中的主要作用是揭示深部控矿构造、岩体接触带和与矿化可能相关的导电蚀变带。在加拿大 Aylmer IOCG 矿区的 MobileMT 直升机航测，线距 200 m，用于突出深部控矿系统证据。

操作特点：对 IOCG 的勘探，必须采用综合地球物理方法。AEM 提供的电性结构信息，需与高精度航磁、重力数据以及地质模型进行联合反演与解释，才能有效缩小靶区。

铁氧化物铜金矿物图片（图源自（USGS）2020“Alkalic-Type Epithermal Gold Deposit Model”Chapter R of Mineral Deposit Models for Resource Assessment）

大多数造山型金矿本身并非良导体，金常与石英-碳酸盐脉或弥散状硫化物伴生。

应用逻辑：AEM 在金矿勘探中的价值主要体现在间接找矿上，即通过识别控矿的断裂带、剪切带或蚀变带。这些构造可能因含有石墨、硫化物或水而呈现低阻特征。例如，在中国五龙沟金矿整装区，因高原地区地面工作困难，采用了直升机 VTEM 配合航磁进行 1:10000 比例尺的测量，取得了对构造蚀变岩型金矿的有效响应并圈定靶区。

重要结论：一份关于VTEM 和ZTEM在金矿勘查中应用与局限的综述明确指出，由于硫化物高度分散，且伴随石英-钾长石-碳酸盐蚀变，许多太古宙脉状金矿（绿岩带造山型/脉状-浸染型）在电磁法探测中“几乎无法被检测到”，因此，若目标为此类金矿，AEM 可能主要提供区域构造背景，而非直接的矿致异常。

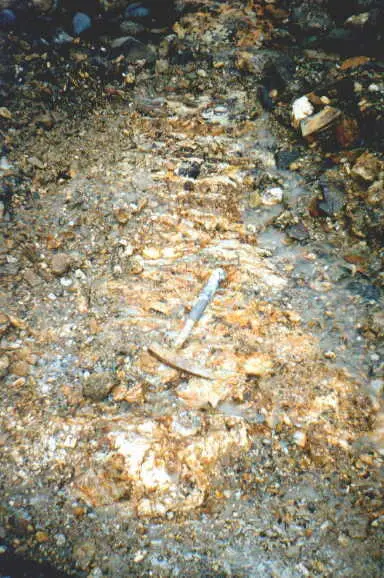

金矿矿脉图片（图源自https://www.usgs.gov/media/images/gold-veins）

锂辉石伟晶岩（LCT 型）的电阻率变化范围大，并不总是良导体。

应用定位：在锂伟晶岩项目中，AEM 更常作为一种辅助性的地质填图工具，用于：

1) 识别和划分导电的覆盖层（如风化粘土），以优化地表采样和工程部署；

2) 刻画控矿的断裂、剪切带或花岗岩体边界的电性特征，帮助缩小靶区范围。方法组合：寻找锂伟晶岩通常更依赖航空放射性测量（探测与伟晶岩相关的铯、铷等元素）、高光谱遥感（识别蚀变矿物）、地面地球化学以及地面电法（如 AMT、ERT） 的组合。AEM 在其中扮演的是区域框架约束的角色。

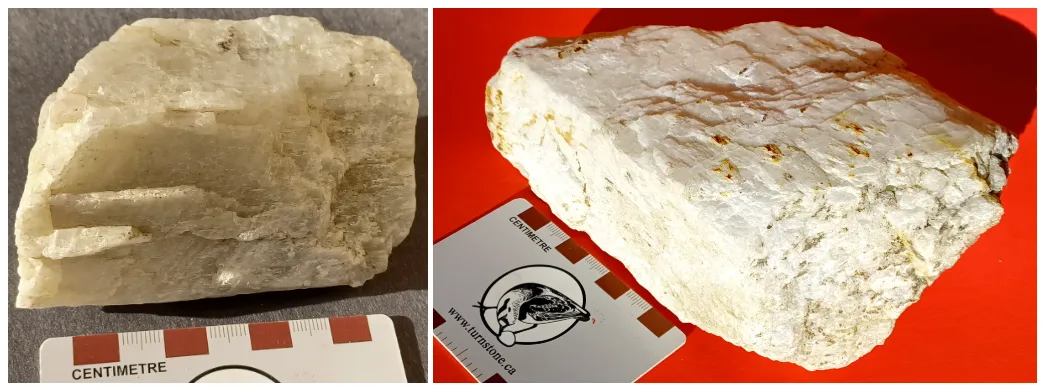

来自美国缅因州Plumbago North辉晶岩的锂矿样品图（图源自https://turnstone.ca/rom257sp.htm）

除了针对特定矿床的勘探，由政府或研究机构主导的大范围、低密度区域性 AEM 调查具有重大的战略意义。例如，澳大利亚的 AusAEM 计划，以约 20 公里的线距进行全国性扫描；中国也在多个重要成矿带开展了系统性航电测量。

核心价值：这类项目产生的是“预竞争性”公共数据，旨在为整个矿产勘探行业降低“绿地”区的入门风险。它们提供了区域尺度的三维电性结构“底图”，能够揭示沉积盖层厚度、基底起伏、主要构造格架和潜在的成矿有利区。

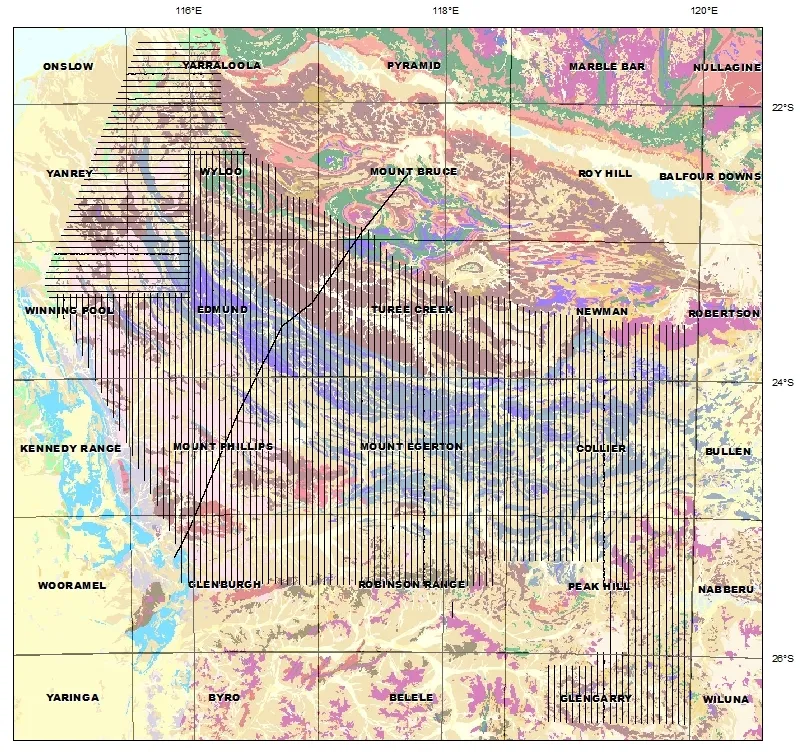

图：西澳大利亚地质调查局（GSWA）2013年飞行面积计最大规模的AEM调查

[图片来源：https://www.ga.gov.au/about/projects/resources/geophysical-acquisition-and-processing/airborne-electromagnetics]

航空瞬变电磁法（AEM）是现代矿产勘探体系中一种高效、强大的工具。其应用效能高度依赖于目标矿床的电性特征：对块状硫化物矿床（VMS、SEDEX、岩浆 Ni-Cu-PGE） 是直接有效的“利器”；对斑岩型、IOCG 和铀矿系统，是刻画成矿框架和结构的“透视镜”；对造山型金矿和锂伟晶岩，则更多是提供间接构造信息的“辅助手段”。

未来的发展趋势将集中在：

1) 系统性能的持续提升，如更大磁矩、更深穿透、更高信噪比；

2) 多源数据融合与智能解释，利用 AI/ML 技术从海量地球物理数据中自动提取找矿信息；

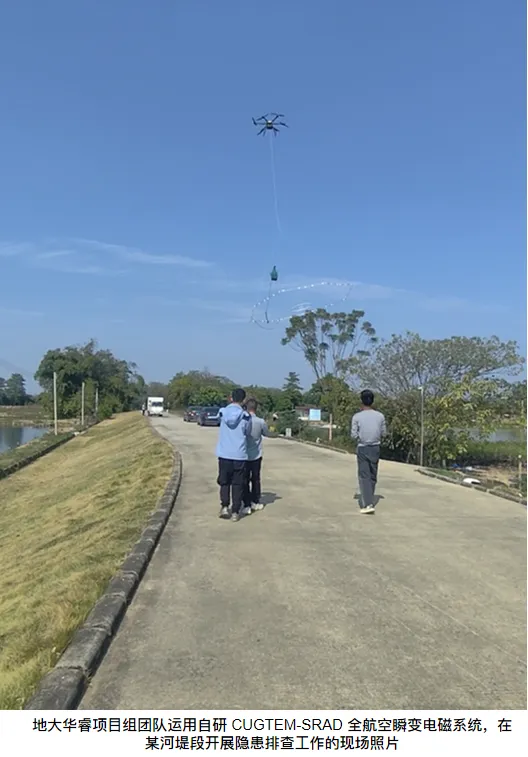

3) 平台多样化与轻量化，无人机 AEM 系统将在精细化勘查中扮演更重要的角色。随着技术的进步和应用的深化，AEM 必将在揭示地球深部资源、保障矿产资源安全方面发挥越来越关键的作用。
