CUGTEM-GK 隧道（巷道）瞬变电磁超前预报系统：让每一次掘进都看清前方
发布时间：2026-07-25 来源：地大华睿阅读: 0
地大华睿 · CUGTEM-GK 系列｜发布时间：2026-07-25｜来源：地大华睿
隧道与巷道开挖，最怕的不是硬岩，是前方看不见的水。富水断层、岩溶管道一旦揭穿，突水突泥瞬间涌出，淹掌子面、困人员、误工期。地大华睿 CUGTEM-GK 系列，用巷道瞬变电磁法把掌子面前方“画”成一张图，让掘进从“盲挖”变为“明挖”。
一、产品定位：CUGTEM-T 就是 GK 系列
CUGTEM-T 是地大华睿面向隧道、巷道等地下工程超前地质预报的装备产品线代号，其工程化载体即 CUGTEM-GK 系列（GKII / GKPlus / GKPRO）。它专为隧道内、巷道内作业设计，具备“非防爆、强抗干扰、超前预报”三大特征，是对含水、充泥等低阻构造高度敏感的专探装备。
与矿用本安（防爆）的 YCS 系列不同，GK 系列面向无瓦斯爆炸风险的隧道与巷道场景，可在强电磁、强金属干扰环境下稳定工作，是隧道超前探水、探采空、探岩溶的主力手段。
一句话定位：CUGTEM-GK = 巷道瞬变电磁法（方法族）+ 共面等值反磁通消盲区（装置变体）+ 强抗干扰 + 隧道/巷道内专用（非防爆）。
二、四项核心能力
超前探测：按 T/CSPSTC 56-2020《隧道瞬变电磁法超前地质预报技术规程》，有效探测距离宜 80 m 以内，重点预报距离宜 0~30 m，提前圈定掌子面前方富水构造。

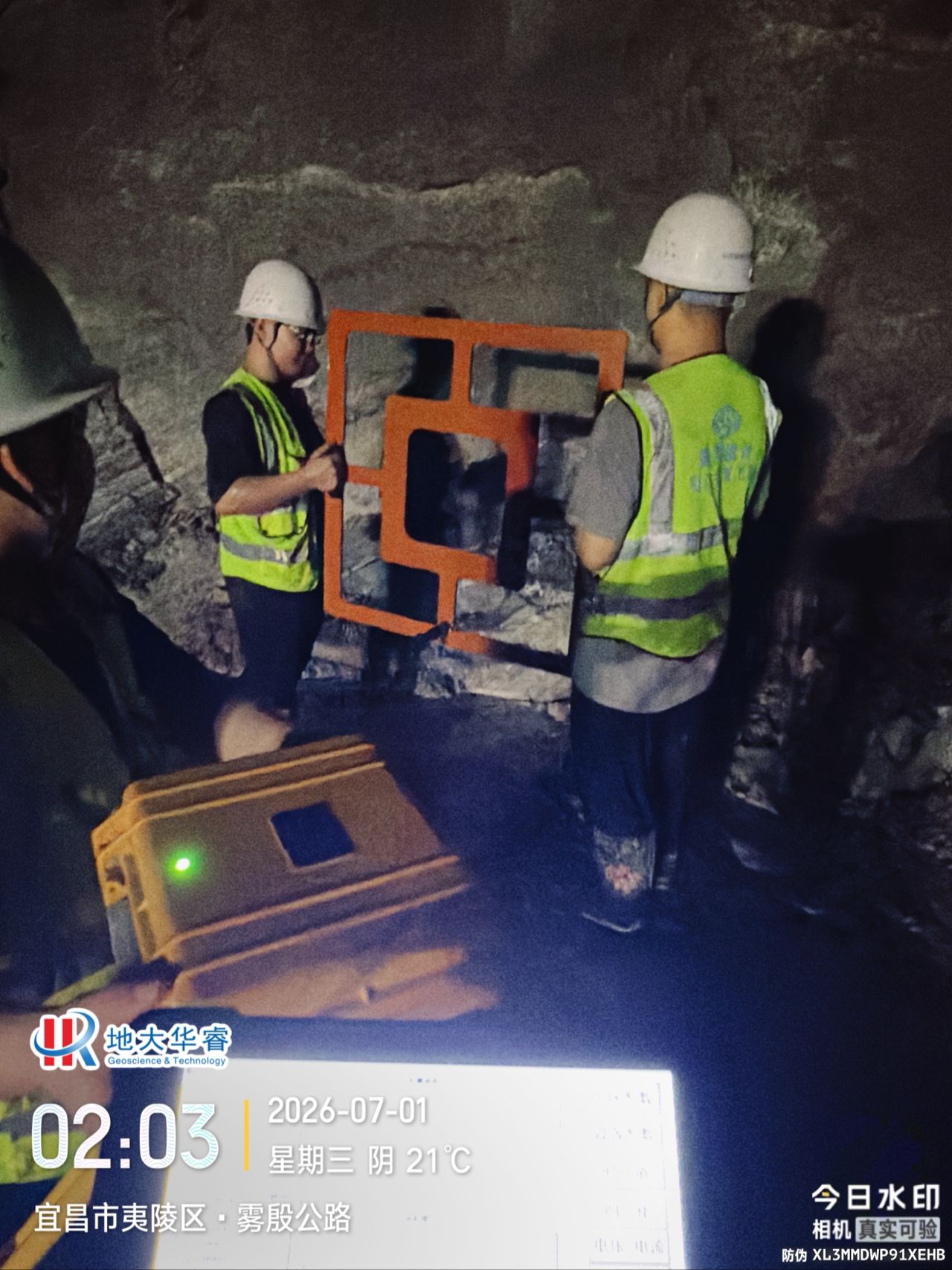

全空间扇形探测：旋转线圈从顶、前、底、帮多方位探测，全方位覆盖掌子面前方与顶底板。
强抗干扰：等值反磁通一次场相消 + 智能降噪（信噪比提升约 40%）+ 实时成图，在钢拱架、电缆、机械的金属丛林中稳定成像。
三维实时成像：平板交互、实时反演电阻率剖面，现场即出图、即决策。
三、三代产品矩阵
| 型号 | 发射电流 | 动态范围 / A·D | 主机形态 | 定位 |
|---|---|---|---|---|
| CUGTEM-GKII | 60 A | 140 dB / 24 bit | 一体化（8.4″ 屏） | 入门集成，易上手 |
| CUGTEM-GKPlus | 120 A | 180 dB / 32 bit | 收发分离、轻量、可拓展 | 大功率标准主力，探水优选旗舰 |
| CUGTEM-GKPRO | 150 A | 160 dB / 32 bit | 主机 2.5 kg + 10.1″ 平板 | 超轻智能 |
GKPlus动态范围 180 dB / GKPRO 动态范围 160 dB，满足 T/CSPSTC 56-2020 建议的“动态范围宜 150 dB 及以上”；GKII 140 dB 为入门款，适用于一般探查场景。
四、为什么选地大华睿
产学研三十载：依托中国地质大学（武汉）地球物理研发积累，从原理、仪器、软件到服务全链条自主。
标准起草单位：武汉地大睿信地学技术有限公司（地大华睿）为 T/CSPSTC 56-2020 起草单位之一，方法合规、可信。
空—地—井立体探测体系：与航空 SRAD、矿用 YCS 等构成完整产品矩阵，可按场景组合交付。
五、典型应用场景
铁路隧道（富水断层突水）、公路隧道（岩溶暗河突泥）、水利隧洞（堤坝与输水安危）、矿山巷道（探水与防治水）——凡是有“前方看不见的水”的场景，CUGTEM-GK 都能提前把隐患标出来。
需要为您的项目做方案？留言或私信13618621998“隧道预报”，获取《CUGTEM-GK 产品白皮书》与一对一技术对接。
