四、应用范围

• 1、煤矿井下顶底板和超前探测；

• 2、在地面往下探测矿区构造分布、构造含水性；

• 3、采空区及废弃的充水小煤窑水的突水水源勘查；

• 4、煤层底板岩溶含水层、岩溶陷落柱及岩溶塌落洞勘查；

• 5、掘进过程中遇到隐伏导水构造勘查；

• 6、回采过程中遇到工作面内部隐伏的点状导水构造（陷落柱、封闭不良钻孔等）勘查；

• 7、顶底板采矿扰动诱发的导水破裂带导通勘查。

五、工程案例

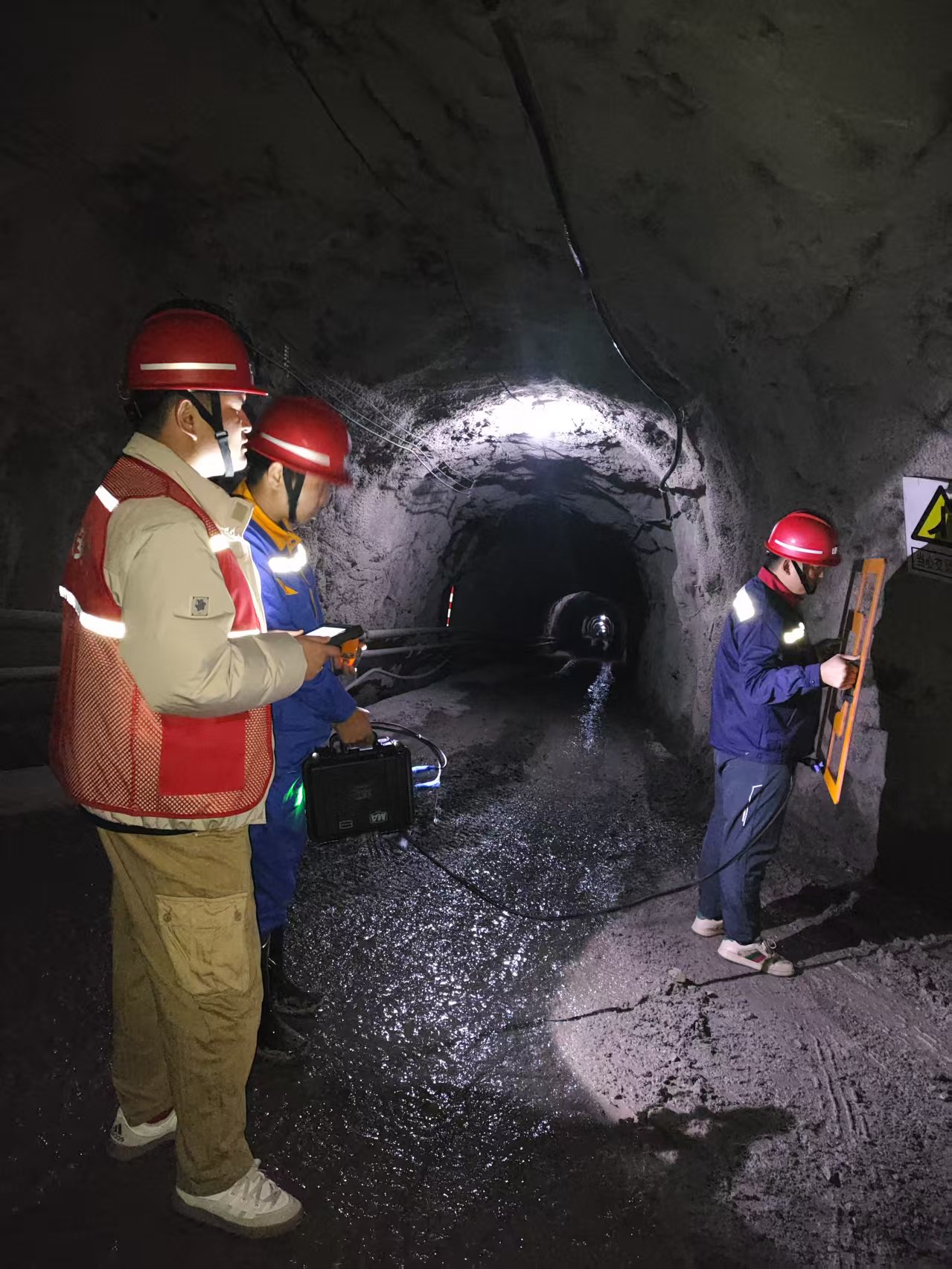

地大华睿地学技术有限公司于2022年4月19日，对掌子面（探测位置YM1：-60-2和CM09：-80-2）采用瞬变电磁法进行超前探测工程实验。

（1）探测目的如下：

1.探测掌子面前方150米的低阻体异常及分布范围；

2.分析探测区内含水构造形态、水力联系及矿脉赋存位置和形态。

（2）施工设计如下：

1.本次(YM1:-60-2)瞬变电磁法探测工作量：沿掌子面布置测2条，每条测线9个物理点，总计18个物理点。通过在掘进头移动发射接收线圈，形成3条超前探测的实测剖面。两条测线剖面角度分别为：顶板向上30°、水平方向。测线探测范围为：横向-30°～+30°。

2.本次(CM09:-80-2)瞬变电磁法探测工作量：沿掌子面布置测2条，每条测线10个物理点，总计20个物理点。通过在掘进头移动发射接收线圈，形成3条超前探测的实测剖面。两条测线剖面角度分别为：顶板向上30°、水平方向。测线探测范围为：横向-45°～+0°。

（3）探测数据处理结果

（4）实验结论

1.YM1:-60-2掌子面：本次瞬变电磁探测两条测线都有明显低阻反应，推断该低阻为矿脉反应，其中顶板低阻区分两块，右侧帮低阻区呈现联通趋势，推断矿脉大范围分布，左侧帮存在局部赋存。水平方向探测，低阻区呈不规律局部分布。

2.CM09:-80-2掌子面：本次瞬变电磁探测两条测线都有明显低阻反应，尤其左侧帮反应较为明显，多测道图有明显抬升，推断为金属矿的低阻反应，且低阻区域呈片状分布。右侧帮低阻范围相对小，且阻值比左侧帮的高，推断该低阻区为局部岩层富水所致。

六、常见问题（FAQ）

YCS2.4 是矿用本安型吗？有安标证书吗？

是的。YCS2.4 为矿用本安型瞬变电磁仪，属国家安标（MA）产品，符合现代矿山安全要求。

主机多重？需要几个人操作？

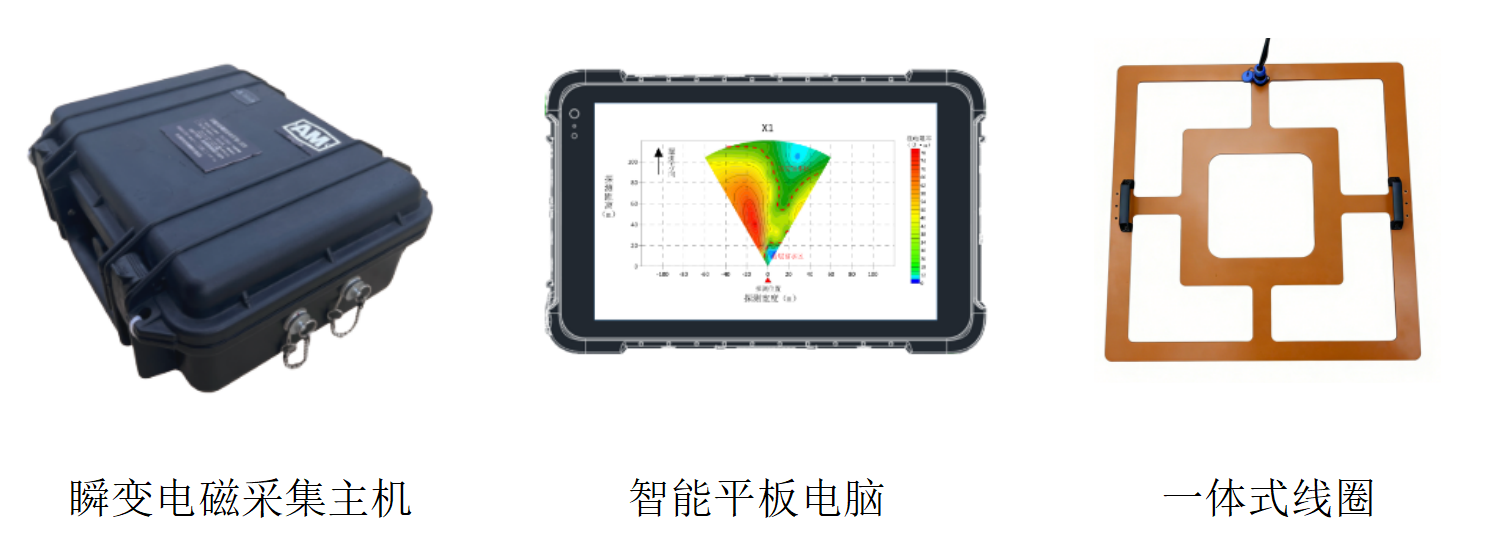

一体化主机仅 2.5kg，一人可携带；施工仅需两人简单配合即可完成。

续航时间多长？

整体连续工作 ≥8h；平板独立 ≥11h；主机独立 ≥8h。

支持井下数据上传和远程通信吗？

支持视频语音通信，井下数据及成果可网络环境直传地面，并可与华睿云数据中心互联。

能接入煤矿智能化平台吗？

支持与煤矿智能化平台进行有线或无线多协议接入。

和直流电法仪怎么选？

瞬变电磁对低阻体灵敏度高、探测深度大，适合井下超前探测与水源识别；直流电法侧重全空间电法勘探，二者常互补，具体选型可咨询技术团队。

七、企业实力与信任保障

产学研背景
依托中国地质大学行业资源，多位地球物理勘探权威担任专家顾问。

自主知识产权
拥有多项技术自主知识产权，产品通过国家矿用产品安全标志认证。

服务体系
提供安装培训、售后保障与勘查技术咨询一站式服务。

获取报价 / 技术选型咨询
电话：请参见官网底部联系方式　|　邮箱：请参见官网底部联系方式
支持按工况定制与项目招投标，提供现场演示与培训。
